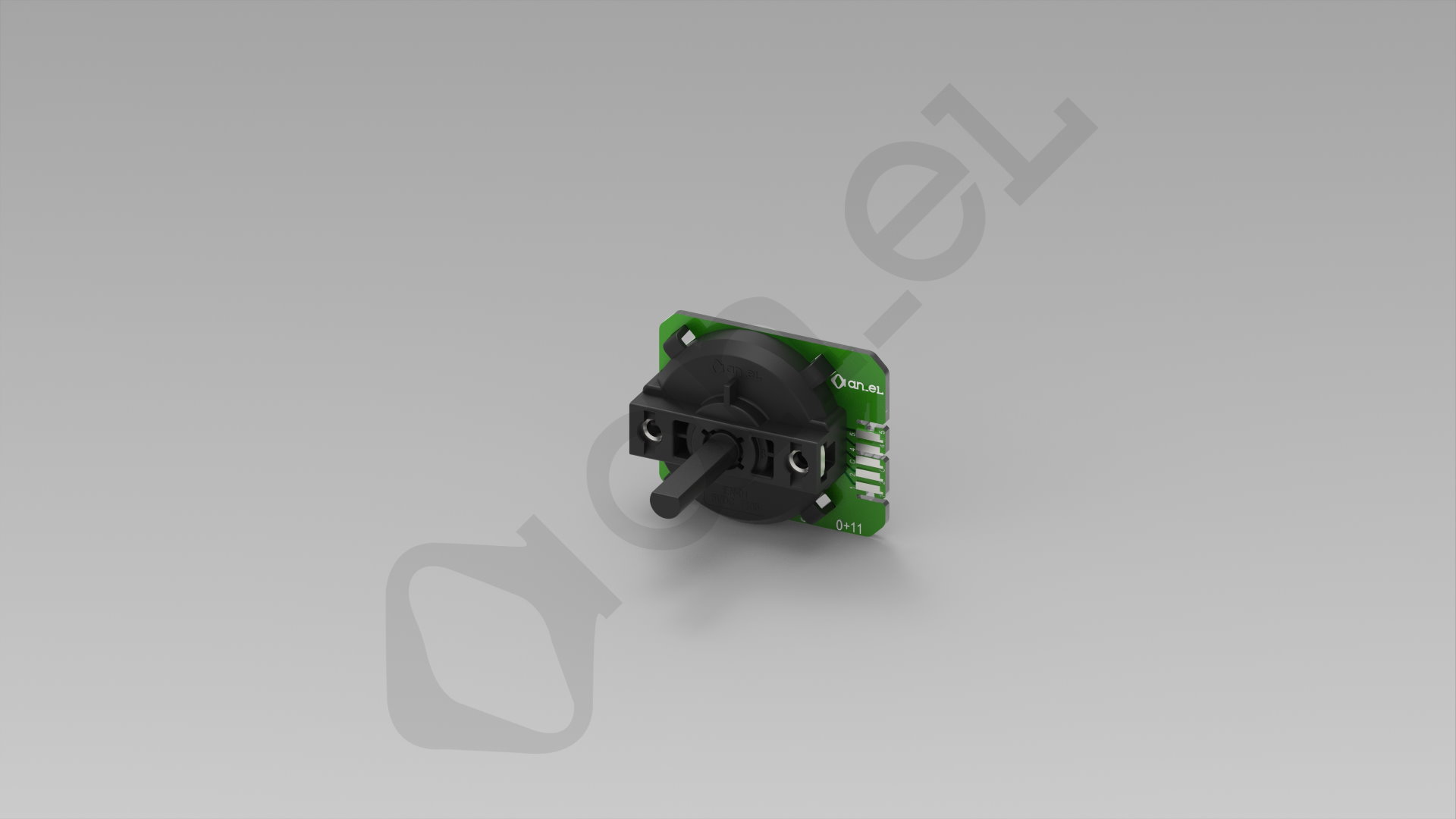

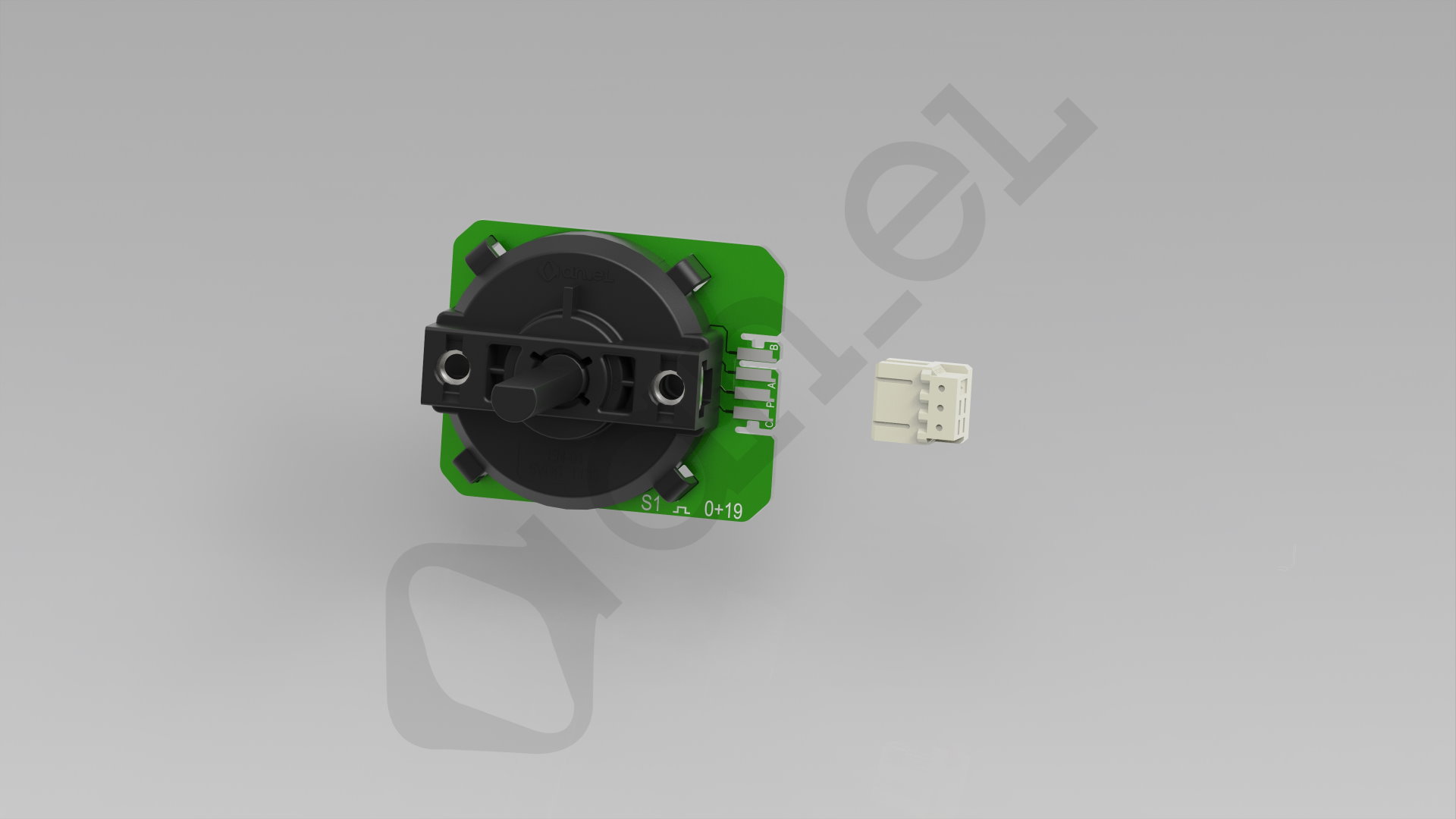

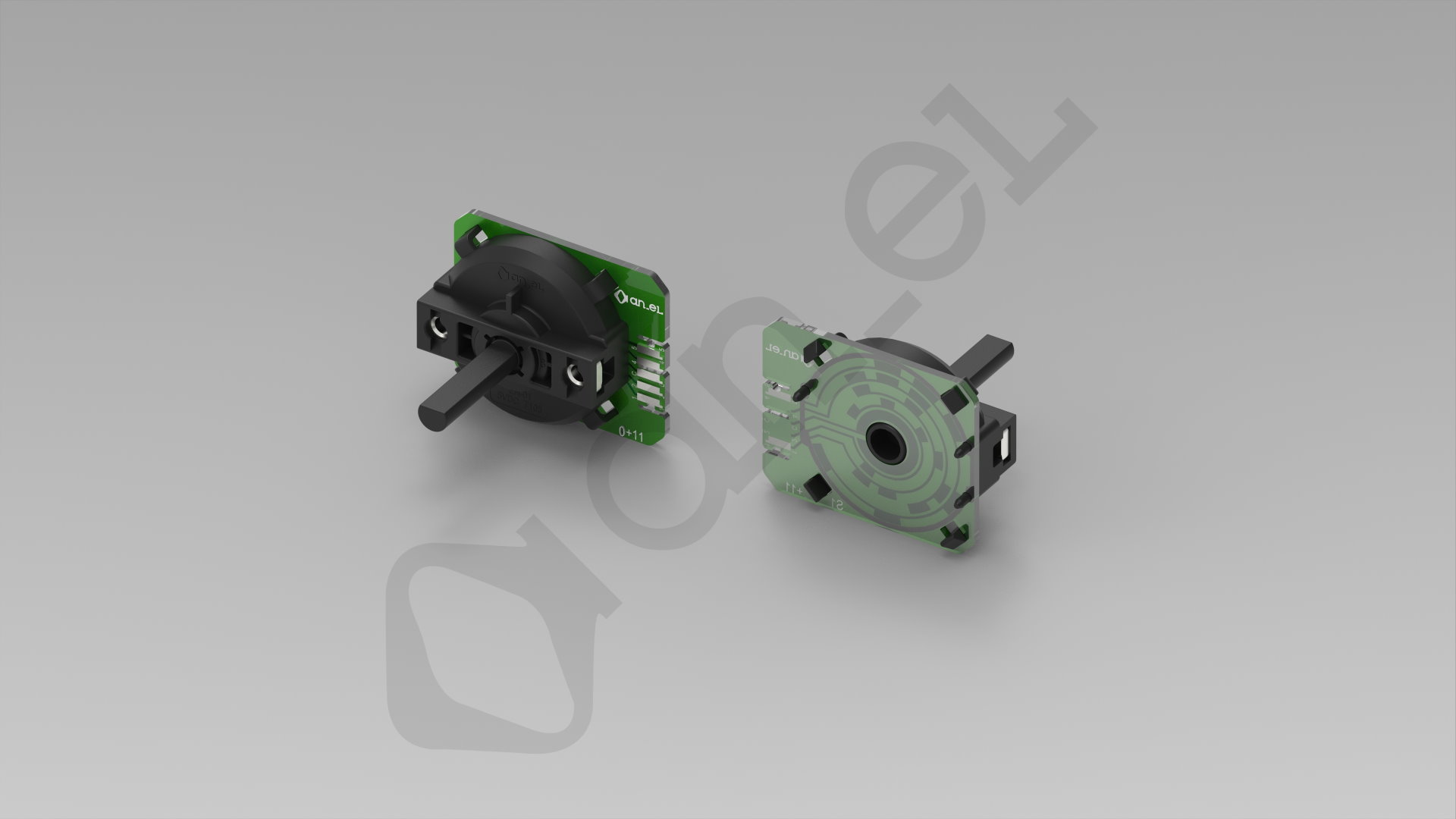

ENCODER EN 01

EN 01, beyaz eşya ve ev aletlerinde kullanıcı ayar komutlarını elektronik kontrol kartına iletmek için geliştirilmiş encoderli çevirmeli anahtardır.

EN 01, mil üzerinden verilen çevirme hareketini kademeli elektriksel sinyale dönüştürerek cihazın kontrol kartına ileten bir encoderli çevirmeli anahtardır. 4 Bit, Kare Dalga, Kare Dalga + Pulse ve Analog Çıkışlı Artımlı Direnç Bölücü çalışma fonksiyonu seçenekleriyle farklı kart mimarilerine ve kademe okuma yöntemlerine uyum sağlar; 4 Bit yapıda 0+6 ile 0+11 arasında pozisyon seçenekleri, kare dalga yapıda 360°/20 pozisyon çözünürlük sunar. 43,3 x 34,61 mm gövde ölçüsüne sahip ürün, Ø7 mm mil deliği ve 28 mm aralıklı M4 vida delikleriyle panele monte edilir.

5 VDC – 20 mA ve 24 VDC – 10 mA elektriksel değerleriyle düşük gerilimli kontrol devrelerinde çalışan EN 01, 105 °C (T105) sıcaklık dayanımı ve 10.000 / 30.000 çevrim ömür seçenekleriyle beyaz eşya, küçük ev aletleri, ısıtma-havalandırma sistemleri ve endüstriyel ekipmanlarda güvenle kullanılır. RAST 2,5 soket bağlantı ve lehim bağlantı seçenekleri, seri üretim hatlarında hızlı montaj ve esnek kart entegrasyonu sunar.

EN 01, 105 °C (T105) sıcaklık sınıfı dayanımı ve 30.000 çevrime kadar ulaşan mekanik ömrüyle, yoğun kullanıcı etkileşimi olan cihazlarda uzun süreli çalışma için tasarlanmıştır.

Ürün, ilgili güvenlik standartlarının gereklerine göre tasarlanıp test edilmektedir. 105 °C (T105) ortam sıcaklığı dayanımı, 10.000 / 30.000 çevrimlik mekanik ömür değerleri ve 5–24 VDC aralığındaki düşük gerilimli çalışma değerleri, kontrol kartıyla birlikte çalışan kumanda elemanlarında aranan güvenlik ve çalışma sürekliliği kriterlerini karşılar.

GENEL ÖZELLİKLER

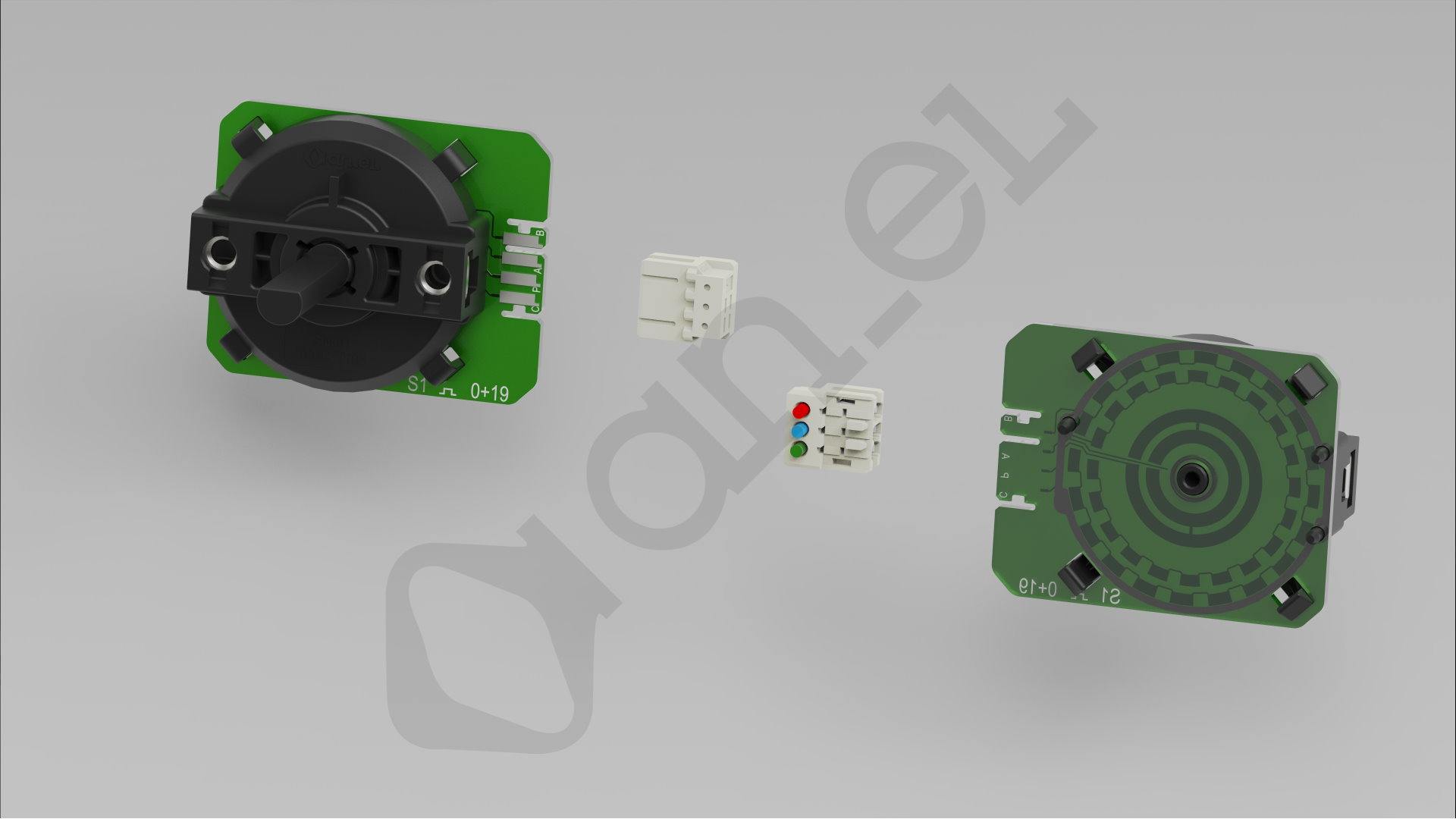

Bağlantı : Soket Bağlantı RAST 2,5 , Lehim Bağlantı
Elektriksel Değerler : 5 VDC – 20mA , 24 VDC – 10mA , 10E3 , 30E3
Sıcaklık Dayanımı : 105°C (T105)
Çalışma Fonksiyonu : 4 Bit, Kare Dalga, Kare Dalga + Pulse, Analog Çıkışlı Artımlı Direnç Bölücü
