EMNİYET ANAHTARI SF 1 A

Emniyet Anahtarı SF 1 A, 35°'nin üzerindeki eğilme ve devrilme durumunda devreyi kesen, braket üzerine monte edilen ağırlık mekanizmalı devrilme emniyet anahtarıdır.

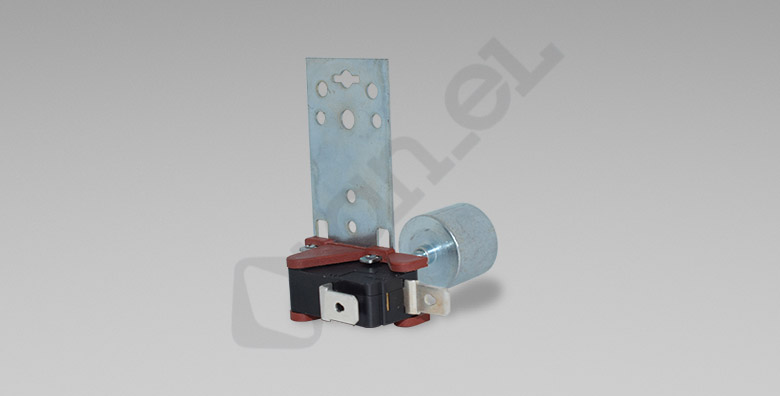

Emniyet Anahtarı SF 1A, cihazın devrilmesi veya belirlenen açının üzerinde eğilmesi durumunda enerjiyi otomatik olarak kesmek üzere tasarlanmış bir devrilme emniyet anahtarıdır. Anahtar gövdesi, üzerinde montaj delikleri bulunan 0,8 mm kalınlığındaki sac braket üzerine sabitlenir; braketin altında yer alan Ø20 x 17 mm ölçülerindeki ağırlık, cihaz dik konumdayken kontağı kapalı tutar. Cihaz 35°’nin üzerinde eğildiğinde ağırlık mekanizması konum değiştirerek kontağı açar ve devre kesilir. Anahtar gövdesinin ön görünüş ölçüleri 50,9 x 35 mm’dir.

240 V AC çalışma gerilimi ve 16(4) A akım kapasitesiyle çalışan ürün, 16 A rezistif ve 4 A endüktif yüklerde kullanıma uygundur. 125 °C (T125) sıcaklık dayanımı sayesinde ısınan cihaz gövdelerinin iç kısmında güvenle konumlandırılabilir. Bağlantı, 6,3 x 0,8 mm tab terminaller üzerinden yapılır; bu sayede montaj hattında hızlı ve araçsız kablo bağlantısı sağlanır. On-Off (>35°) çalışma fonksiyonuyla ürün; elektrikli ısıtıcılar, yağlı radyatörler, fanlı ısıtıcılar ve devrilme riski bulunan diğer taşınabilir ev aletlerinde emniyet elemanı olarak kullanılır.

Emniyet Anahtarı SF 1A, 125 °C sıcaklık dayanımı ve 16(4) A / 240 V AC anahtarlama kapasitesiyle ısınan cihazların içinde doğrudan konumlandırılabilir. 35°'nin üzerindeki devrilmede devreyi kesen mekanik yapısı, cihazın kullanıcı müdahalesi olmadan güvenli konuma geçmesini sağlar.

Ürün, ilgili güvenlik standartlarının gereklerine göre tasarlanıp test edilmektedir. 240 V AC gerilimde 16 A rezistif / 4 A endüktif yük altında anahtarlama yapabilmesi, 125 °C (T125) ortam sıcaklığında çalışabilmesi ve 1E4 elektriksel çevrim değeri; devrilme riski taşıyan ısıtıcılı ev aletlerinde aranan emniyet kriterlerini karşılar. 6,3 x 0,8 mm tab terminal bağlantısı, seri üretim hatlarında tekrarlanabilir ve güvenli bir montaj sunar.

GENEL ÖZELLİKLER
Özellik Değer
Ürün Adı SF 1A
Ürün Tipi Devrilme Emniyet Anahtarı
Kategorisi Terminalli
Çalışma Fonksiyonu On-Off (>35°)
Voltaj 240 V AC
Akım 16 (4) A — 16 A rezistif / 4 A endüktif
Elektriksel Ömür 1E4 (?)
Sıcaklık 125 °C (T125)
Bağlantı Tipi Terminal
Kablo Tipi Yok
Terminal Tipi 6,3 x 0,8 mm Tab Terminal
Montaj Şekli Braket ile montaj
Panel Kesim Ölçüsü 18 x 14 mm
Braket Sac Kalınlığı 0,8 mm
Ağırlık Ölçüsü Ø20 x 17 mm
Gövde Ölçüleri 50,9 x 35 x 23,2 mm
Toplam Yükseklik 42,5 mm
