EMNİYET ANAHTARI SF 2 A

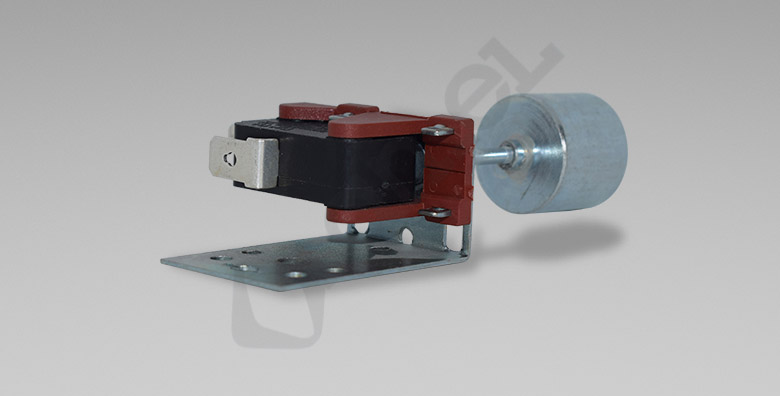

Emniyet Anahtarı SF 2A, 35°'nin üzerindeki eğilme ve devrilme durumunda devreyi kesen, dik braketli ve ağırlık mekanizmalı devrilme emniyet anahtarıdır.

Emniyet Anahtarı SF 2A, cihazın devrilmesi veya belirlenen açının üzerinde eğilmesi durumunda enerjiyi otomatik olarak kesmek üzere tasarlanmış bir devrilme emniyet anahtarıdır. Ürün, 0,8 mm kalınlığındaki sacdan üretilen 26 ±0,1 x 38,5 ±0,1 mm ölçülerindeki dik braket üzerine sabitlenir; braket üzerindeki delik paterni sayesinde cihaz şasisine doğrudan vidalanarak monte edilir. Braketin altında konumlanan Ø20 x 17 mm ölçülerindeki ağırlık, cihaz dik konumdayken kontağı kapalı tutar; cihaz 35°’nin üzerinde eğildiğinde ağırlık mekanizması konum değiştirerek kontağı açar ve devreyi keser. Anahtar gövdesi 35 x 16 mm taban ölçüsünde, 22,3 mm yüksekliğinde ve 23,2 mm derinliğinde olup ağırlık dahil toplam yükseklik 42,5 mm’dir.

240 V AC çalışma gerilimi ve 16(4) A akım kapasitesiyle çalışan ürün, 16 A rezistif ve 4 A endüktif yüklerde kullanıma uygundur. 125 °C (T125) sıcaklık dayanımı sayesinde ısınan cihaz gövdelerinin iç kısmında güvenle konumlandırılabilir. Bağlantı 6,3 x 0,8 mm tab terminaller üzerinden yapılır; bu sayede seri üretim hatlarında hızlı ve araçsız kablo bağlantısı sağlanır. On-Off (>35°) çalışma fonksiyonuyla SF 2A; elektrikli ısıtıcılar, yağlı radyatörler, fanlı ısıtıcılar ve devrilme riski bulunan diğer taşınabilir ev aletlerinde emniyet elemanı olarak kullanılır. Dik braket yapısı, anahtarın cihaz içinde dikey yüzeylere monte edilmesi gereken uygulamalar için uygundur.

Emniyet Anahtarı SF 2A, 125 °C sıcaklık dayanımı ve 16(4) A / 240 V AC anahtarlama kapasitesiyle ısınan cihazların içinde doğrudan konumlandırılabilir. 35°'nin üzerindeki devrilmede devreyi kesen mekanik yapısı, cihazın kullanıcı müdahalesi olmadan güvenli konuma geçmesini sağlar.

Ürün, ilgili güvenlik standartlarının gereklerine göre tasarlanıp test edilmektedir. 240 V AC gerilimde 16 A rezistif / 4 A endüktif yük altında anahtarlama yapabilmesi, 125 °C (T125) ortam sıcaklığında çalışabilmesi ve 1E4 elektriksel çevrim değeri; devrilme riski taşıyan ısıtıcılı ev aletlerinde aranan emniyet kriterlerini karşılar. 6,3 x 0,8 mm tab terminal bağlantısı ve delikli sac braket yapısı, seri üretim hatlarında tekrarlanabilir ve güvenli bir montaj sunar.

GENEL ÖZELLİKLER
Ürün Adı SF 2A
Ürün Tipi Devrilme Emniyet Anahtarı
Kategorisi Terminalli
Çalışma Fonksiyonu On-Off (>35°)
Voltaj 240 V AC
Akım 16 (4) A
Elektriksel Ömür 10000
Sıcaklık 125 °C (T125)
Bağlantı Tipi Terminal
Kablo Tipi Yok
Terminal Tipi 6,3 x 0,8 mm Tab Terminal
Montaj Şekli Dik (L) braket ile vidalı montaj
Braket Ölçüsü 26 ±0,1 x 38,5 ±0,1 mm
Braket Sac Kalınlığı 0,8 mm
Montaj Deliği Paterni 18 x 14 mm / Ø4 / Ø3,4 / Ø3,1
Gövde Ölçüleri 35 x 16 x 22,3 mm
Gövde Derinliği 23,2 mm
Ağırlık Ölçüsü Ø20 x 17 mm
Toplam Yükseklik 42,5 mm
