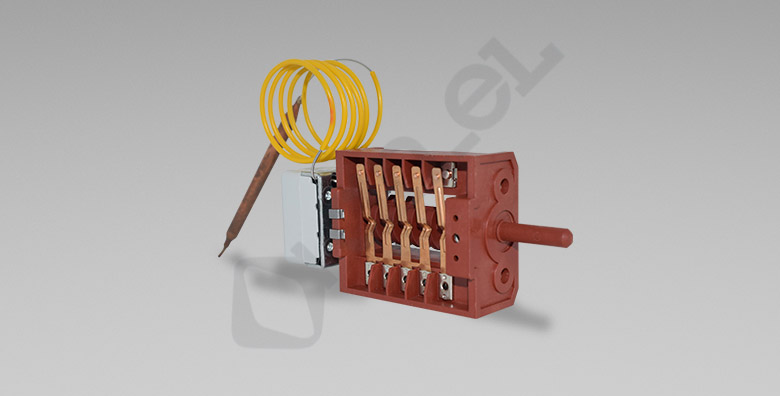

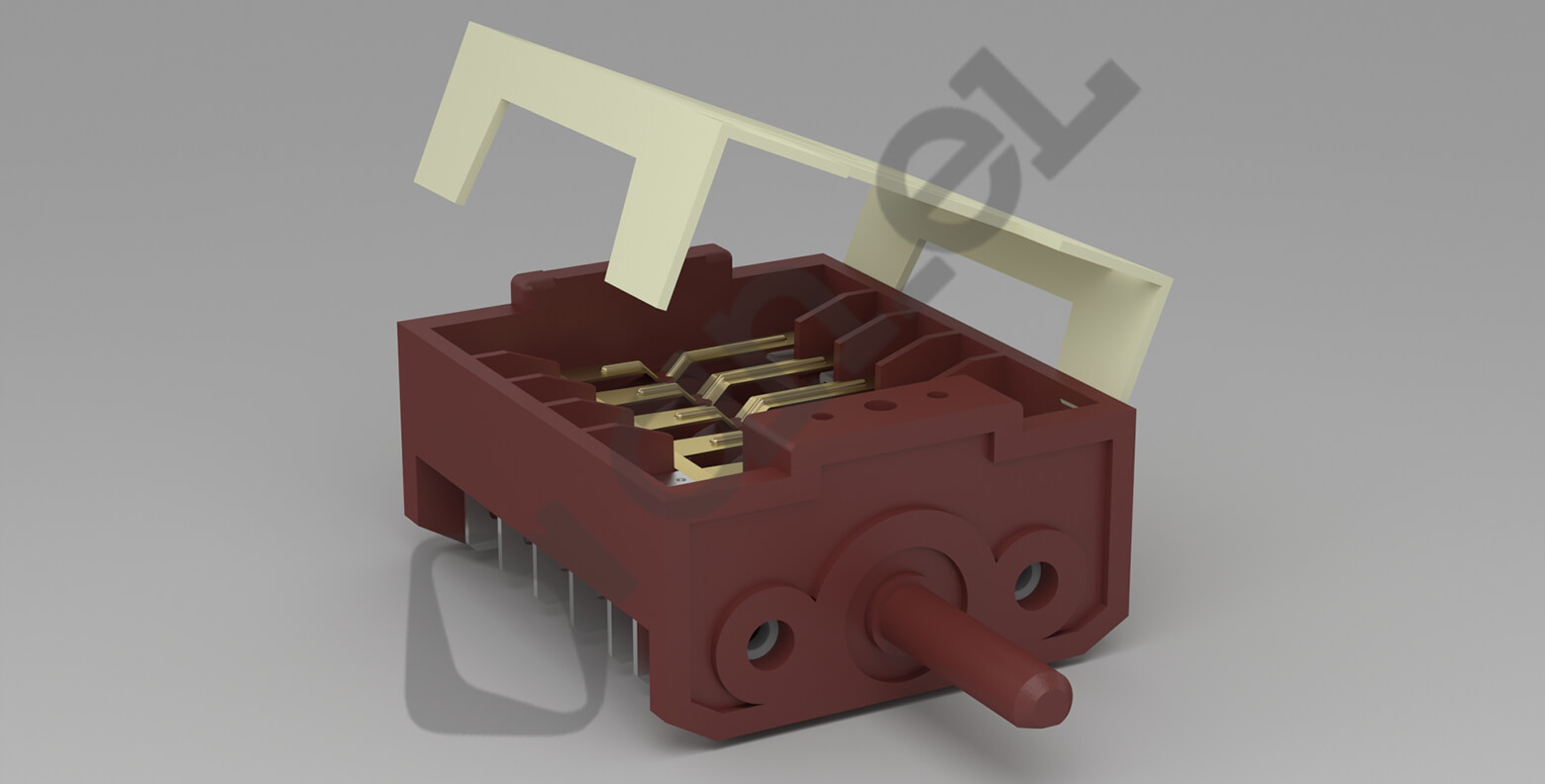

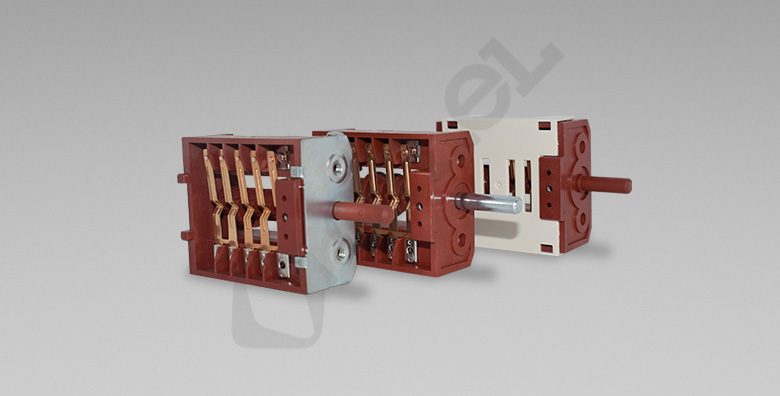

ÇEVİRMELİ ANAHTAR I 05

I05, program seçici anahtar veya komutatör adlarıyla da bilinen, beyaz eşya, ısıtma-havalandırma ve endüstriyel ekipmanlarda çok kademeli fonksiyon seçimi sağlayan çevirmeli anahtardır.

I05 çevirmeli anahtar, kumanda milinin her konumunda farklı bir kontak grubunu devreye alacak şekilde çalışır ve seçilen kademe, kullanıcı bir sonraki konuma geçene kadar sabit kalır. Ürün 1 ile 5 arasında devre sayısıyla üretilebilir; pozisyon sayısı 0’dan 12 ve üzerine kadar uygulamanın gerektirdiği biçimde özelleştirilebilir. Bu esneklik, cihaz üreticisinin tek kumanda noktasında birden çok fonksiyonu ayrı ayrı yönetmesine imkân verir. Pim malzemesi, düğme ve panel tasarımına göre plastik veya metal olarak belirlenir.

Elektriksel değerler iki farklı çalışma noktasında tanımlanmıştır: 250 V’ta 16 A ve 400 V’ta 10 A. Bunlara karşılık gelen anahtarlama ömürleri sırasıyla 10.000 ve 30.000 çevrimdir. V0 alev sınıfındaki PA66 GF25 gövde ile T150 sıcaklık sınıfı, program seçici anahtar olarak konumlandırıldığı ısıl yükü yüksek cihazlarda boyutsal ve elektriksel kararlılığı korur. Bağlantı 6,3 x 0,80 mm tab terminaller üzerinden yapılır. IP00 koruma sınıfı, üründe katı cisim ve su girişine karşı koruma bulunmadığını; montajın cihazın kendi muhafazası içine yapılması gerektiğini belirtir.

Komutatör olarak da anılan I05, 400 V / 10 A koşulunda ulaşılan 30.000 çevrimlik ömrü ve 150 °C'ye kadar ortam sıcaklığı dayanımıyla yoğun kumanda edilen cihazlar için geliştirilmiştir.

Ürün, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. 850 °C kızaran tel (GWIT) sonucu, bağlantı bölgesindeki yalıtım malzemesinin tutuşmaya karşı direncini; T150 sınıflandırması ise 150 °C ortam sıcaklığına kadar çalışabilme yeteneğini ortaya koyar. IP00 koruma sınıfı nedeniyle çevirmeli anahtarın kapalı cihaz muhafazası içinde konumlandırılması, tasarımın öngördüğü kullanım biçimidir.

GENEL ÖZELLİKLER
Ürün Kodu I05
Voltaj 250 V / 400 V
Akım 16A / 10A
Ortam Sıcaklığı T150
Koruma Sınıfı IP00
Ömür 10000 / 30000
Gwit 850
Pozisyon Sayısı 0 dan 12+ (Özelleştirilebilir)
Devre Sayısı 1-5
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Malzemesi PA66 GF25 V0
