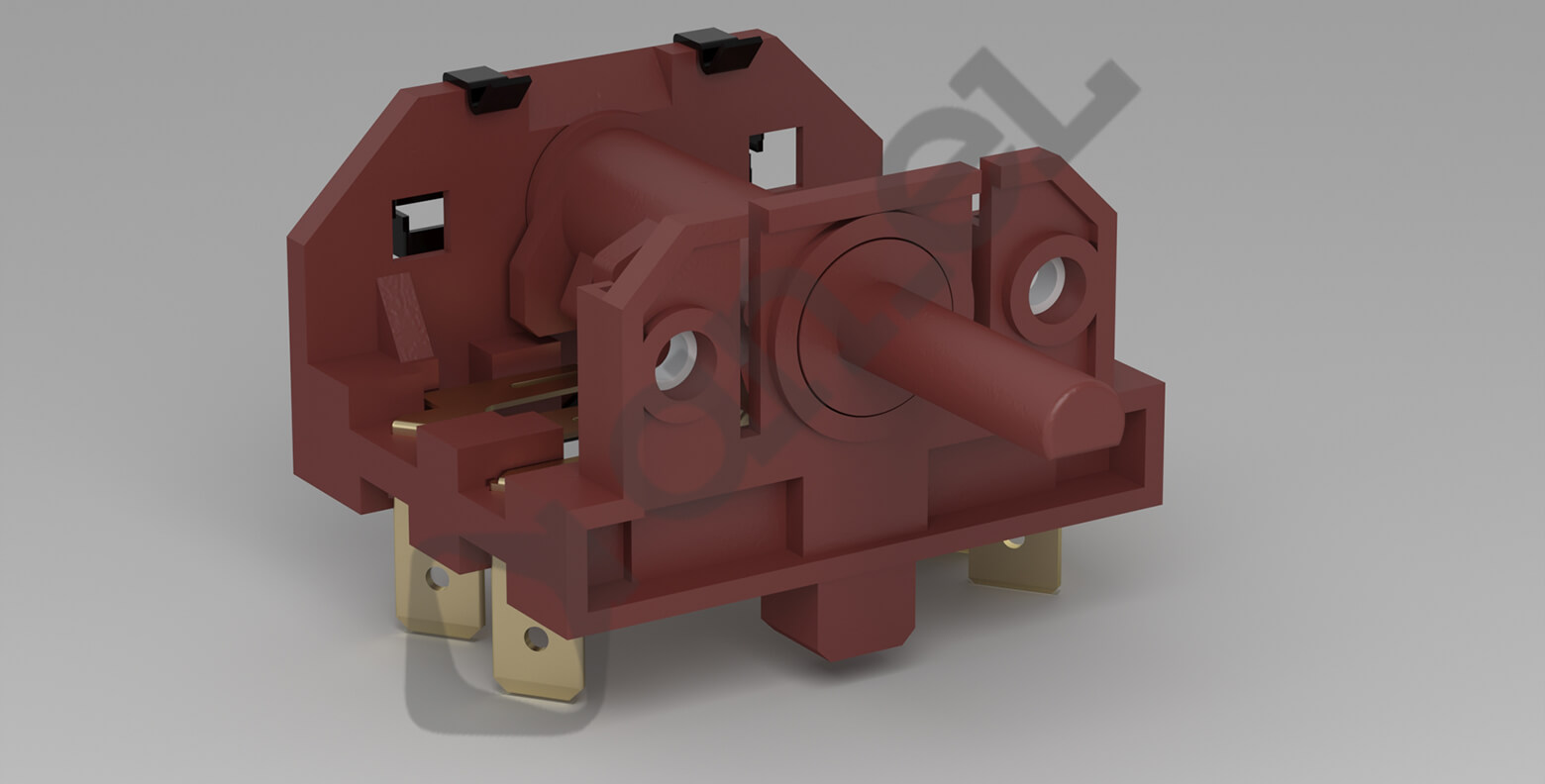

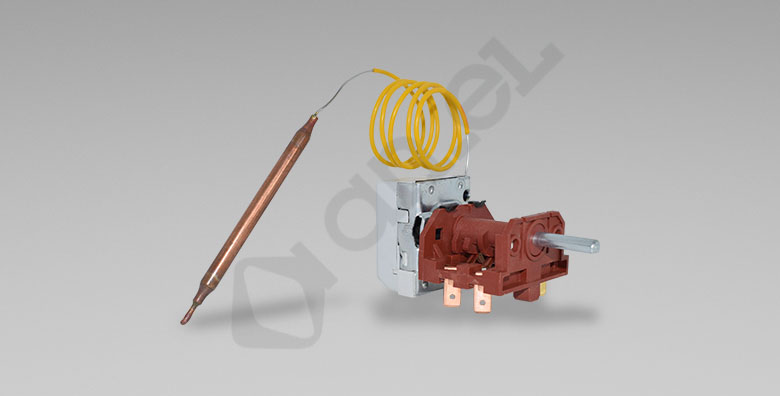

KOMÜTATÖR RTH D01 / RTH D01-3

RTH D01 / RT D01-3, orta ölçekli fonksiyon şemalarına sahip beyaz eşya, ısıtma-havalandırma ve endüstriyel ekipmanlar için üretilen çevirmeli anahtar serisidir.

RTH D01 / RT D01-3 serisinde kumanda kolu, her konumda kendisine tanımlı kontak grubunu kapatarak cihazın çalışma modunu belirler ve bu durum bir sonraki kademeye kadar sürer. Seri 1-3 devre ile üretilir, pozisyon sayısı ise 1’den 5 ve üzerine kadar tanımlanabilir. Birden çok hattın aynı kumandadan yönetilmesi gereken ancak geniş program şeması gerektirmeyen uygulamalarda bu yapılandırma dengeli bir çözüm oluşturur. Program seçici anahtar olarak kullanıldığı cihazlarda kademe düzeni üreticinin fonksiyon listesine göre kurgulanır; pim malzemesi plastik ya da metal seçilir.

Elektriksel değerler 250 V’ta 16(4) A ve 18(5) A olarak tanımlanmıştır; bu da 16 A ile 18 A rezistif, 4 A ile 5 A endüktif yük anahtarlama anlamına gelir. T125 sıcaklık sınıfı ve cam elyaf takviyeli PA66 GF25 V0 gövde, komütatörün cihaz içindeki sıcak bölgelerde kararlı çalışmasını destekler. 10.000 çevrimlik ömür, düzenli kumanda edilen uygulamalarda beklenen kullanım süresini karşılar. Bağlantı 6,3 x 0,80 mm tab terminaller üzerinden yapılır ve IP00 koruma sınıfı nedeniyle montaj, cihazın kapalı muhafazası içinde gerçekleştirilir.

RTH D01 / RTH D01-3, 850 / 750 °C kızaran tel değerleri ve T125 sıcaklık sınıfıyla sürekli çalışan cihazlarda güvenli anahtarlama sağlar.

Seri, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. 850 / 750 °C kızaran tel (GWIT) sonuçları, bağlantı bölgesindeki yalıtım malzemesinin tutuşmaya karşı davranışını ortaya koyar; T125 sınıfı ürünün 125 °C ortam sıcaklığına kadar çalışabildiğini gösterir. 10.000 çevrimlik ömür değeri, çevirmeli anahtarın beyan edilen yük altında tekrarlı kumandaya dayanıklılığını doğrular. IP00 koruma sınıfı gereği montaj kapalı cihaz muhafazası içinde yapılmalıdır.

GENEL ÖZELLİKLER
Ürün Kodu RT D01 / RT D01-3
Voltaj 250 V
Akım 16(4)A /18(5)A
Ortam Sıcaklığı T125
Koruma Sınıfı IP00
Ömür 10000
Gwit 850 / 750
Pozisyon Sayısı 1-5+ (Özelleştirilebilir)
Devre Sayısı 1-3
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Materyal PA66 GF25 V0
