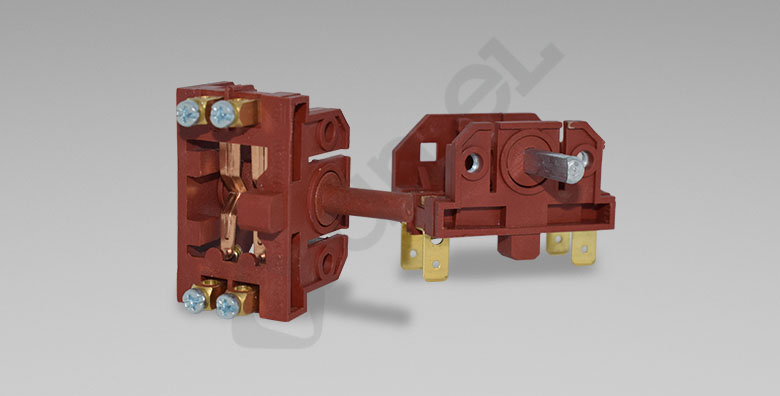

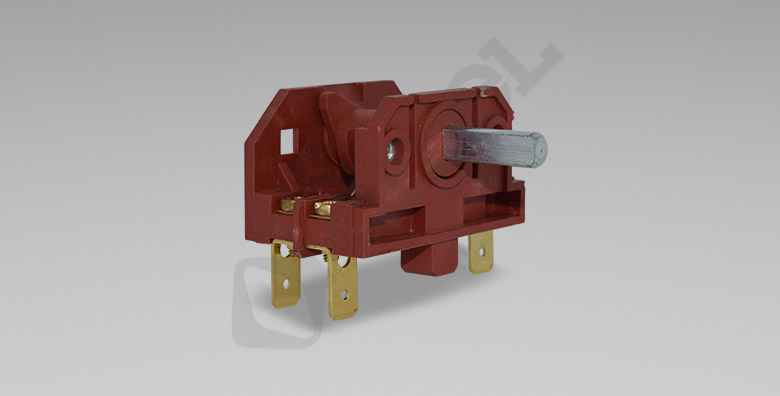

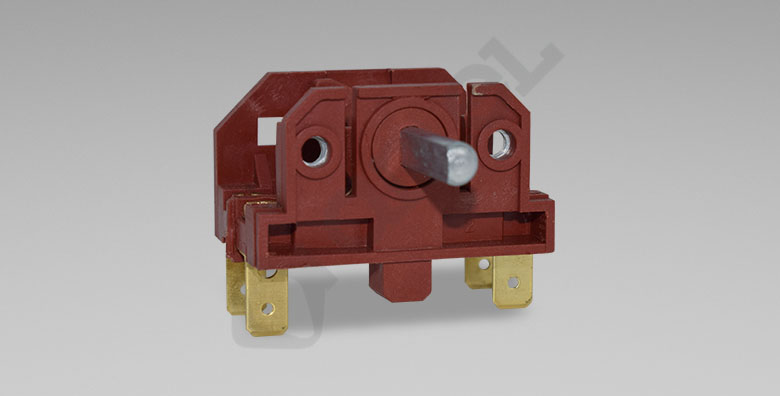

SEÇİCİ ANAHTAR RT 201 / RT 701

RT 201 / RT 701, az kademeli fonksiyon seçimi gerektiren beyaz eşya, ısıtma-havalandırma ve endüstriyel ekipmanlar için üretilen çevirmeli anahtar serisidir.

RT 201 / RT 701 serisinde kumanda kolu döndürüldüğünde seçilen kademeye ait kontak kapanır ve bu konum kalıcı olarak korunur. Seri 1-2 devre yapısıyla üretilir; pozisyon sayısı ise 1’den 4 ve üzerine kadar uygulamaya göre tanımlanabilir. Bu ölçek, hız kademesi seçimi ya da fonksiyon değişimi gibi sınırlı sayıda konumla çözülen kumanda ihtiyaçlarına doğrudan yanıt verir. Program seçici anahtar olarak kullanıldığı cihazlarda kademe düzeni, üreticinin fonksiyon şemasına göre kurgulanır. Pim malzemesi plastik veya metal olarak sunulur.

Elektriksel değerler 250 V’ta 16(4) A ve 18(5) A olarak beyan edilmiştir; bu değerler 16 A ile 18 A rezistif, 4 A ile 5 A endüktif yük anahtarlamaya karşılık gelir. T125 sıcaklık sınıfı ve cam elyaf takviyeli PA66 GF25 V0 gövde, komütatörün cihaz içindeki sıcak bölgelerde konumlandırılmasına imkân tanır; 10.000 çevrimlik ömür ise düzenli kumanda edilen uygulamalarda kullanım süresini belirler. Bağlantı 6,3 x 0,80 mm tab terminaller üzerinden yapılır. IP00 koruma sınıfı, üründe katı cisim ve su girişine karşı koruma bulunmadığını; montajın cihazın kapalı muhafazası içine yapılması gerektiğini ifade eder.

RT 201 / RT 701, 850 / 750 °C kızaran tel dayanımı ve T125 sıcaklık sınıfıyla gözetimsiz çalışan cihazların güvenlik beklentilerini karşılar.

Seri, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. Kızaran tel deneyinde elde edilen 850 / 750 °C değerleri, bağlantı bölgesindeki yalıtım malzemesinin tutuşmaya karşı direncini tanımlar; T125 sınıfı ise 125 °C ortam sıcaklığına kadar çalışma yeteneğini gösterir. 10.000 çevrimlik ömür, çevirmeli anahtarın beyan edilen yük altında tekrarlı kumandaya dayandığını ortaya koyar. IP00 koruma sınıfı gereği montaj, kapalı cihaz muhafazası içinde yapılmalıdır.

GENEL ÖZELLİKLER
Ürün Kodu RT 201 / RT 701
Voltaj 250 V
Akım 16(4)A /18(5)A
Ortam Sıcaklığı T125
Koruma Sınıfı IP00
Ömür 10000
Gwit 850 / 750
Pozisyon Sayısı 1-4+ (Özelleştirilebilir)
Devre Sayısı 1-2
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Materyal PA66 GF25 V0
