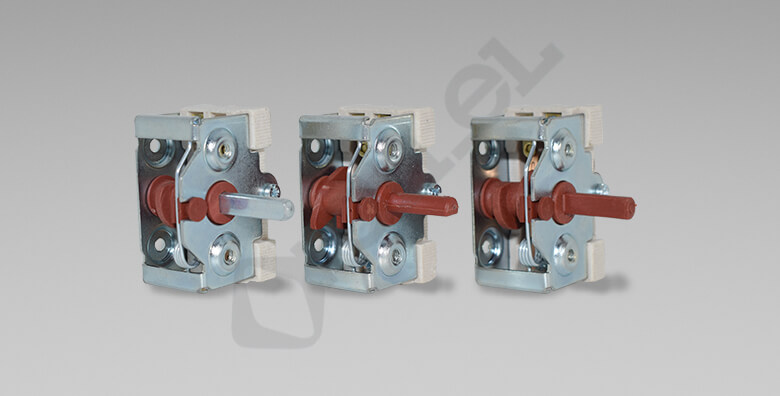

ÇEVİRMELİ ANAHTAR RTE 01

RTE 01, seramik gövdesiyle ısıtma-havalandırma ekipmanları ve endüstriyel cihazlarda kademeli akım kontrolü için üretilen çevirmeli anahtardır.

RTE 01 çevirmeli anahtar, gövdesinin seramik malzemeden üretilmesiyle serideki diğer modellerden ayrılır. Kumanda kolu döndürüldüğünde ilgili kademeye ait kontak kapanır ve seçim yeni bir konuma geçilene kadar korunur. Ürün 1-2 devre yapısıyla üretilir; pozisyon sayısı 1’den 4 ve üzerine kadar özelleştirilebilir. Program seçici anahtar olarak kullanıldığı uygulamalarda bu düzen, sınırlı sayıda çalışma modunu net biçimde ayırmayı sağlar. Pim malzemesi plastik veya metal olarak belirlenir.

Elektriksel değerler 250 V’ta 16(4) A ve 18(5) A olarak tanımlanmıştır; yani ürün 16 A ile 18 A rezistif, 4 A ile 5 A endüktif yükleri anahtarlar. T125 sıcaklık sınıfı ve 10.000 çevrimlik ömür, komütatörün ısıl yük altında düzenli kumanda edilen cihazlarda kullanılmasına imkân tanır. Bağlantı 6,3 x 0,80 mm tab terminaller üzerinden yapılır. IP00 koruma sınıfı gereği üründe katı cisim ve su girişine karşı koruma bulunmaz; montaj cihazın kapalı muhafazası içinde gerçekleştirilir.

RTE 01, seramik gövdesi ve 850 / 750 °C kızaran tel değerleriyle yüksek ısıl yük altında çalışan cihazlar için tasarlanmıştır.

Ürün, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. 850 / 750 °C kızaran tel (GWIT) sonuçları bağlantı bölgesindeki yalıtım malzemesinin tutuşmaya karşı direncini, T125 sınıflandırması ise 125 °C ortam sıcaklığına kadar çalışma yeteneğini ifade eder. 10.000 çevrimlik ömür değeri, çevirmeli anahtarın beyan edilen yük altında tekrarlı kumandaya dayanıklılığını gösterir. IP00 koruma sınıfı nedeniyle ürün, kapalı cihaz muhafazası içinde konumlandırılmalıdır.

GENEL ÖZELLİKLER



Ürün Kodu RTE 01
Voltaj 250 V
Akım 16(4)A /18(5)A
Ortam Sıcaklığı T125
Koruma Sınıfı IP00
Ömür 10000
Gwit 850 / 750
Pozisyon Sayısı 1-4+ (Özelleştirilebilir)
Devre Sayısı 1-2
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Malzemesi Seramik
