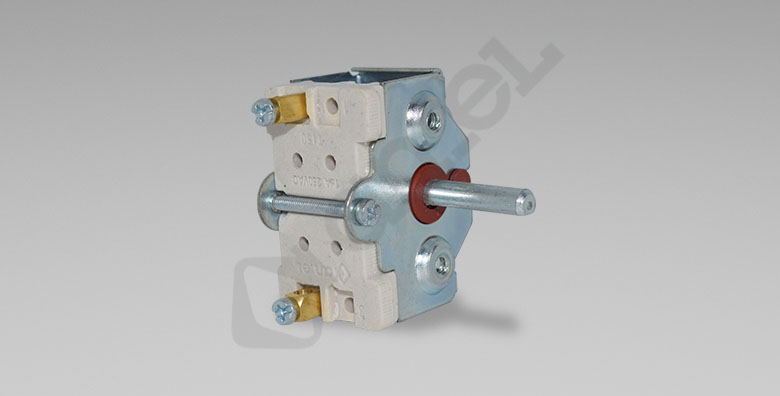

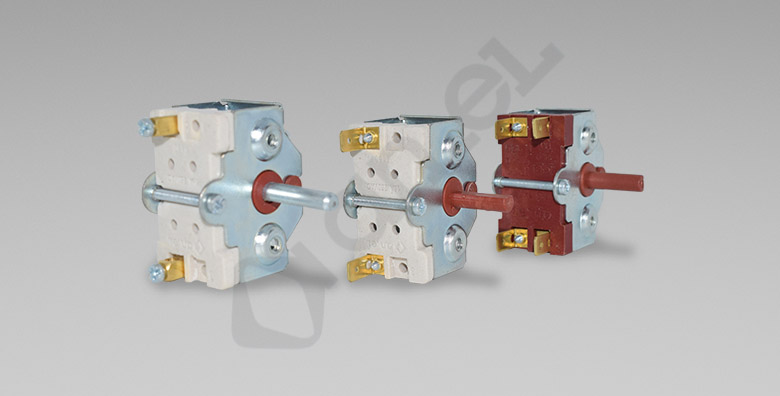

ÇEVİRMELİ ANAHTAR RT 01 / RT 03

RT01 / RT03, sınırlı sayıda kademe gerektiren beyaz eşya, ısıtma-havalandırma ve endüstriyel ekipman uygulamaları için geliştirilmiş çevirmeli anahtar serisidir.

RT01 / RT03 çevirmeli anahtarda kumanda kolu, seçilen konumda ilgili kontağı kapatır ve kullanıcı yeni bir kademeye geçene kadar bu durum korunur. Seri 1-2 devre ile üretilir; pozisyon sayısı ise 1’den 4 ve üzerine kadar özelleştirilebilir. Bu yapı, hız kademesi, ısı ayarı veya açık-kapalı fonksiyon seçimi gibi sınırlı sayıda konum gerektiren uygulamalarda gereksiz karmaşadan kaçınan sade bir kumanda çözümü sunar. Pim malzemesi, düğme tasarımına göre plastik veya metal olarak belirlenir.

Çevirmeli anahtar 250 V gerilimde 16(4) A ve 18(5) A değerlerinde çalışır; bu değerler 16 A ile 18 A rezistif, 4 A ile 5 A endüktif yük anahtarlamaya karşılık gelir. T125 sıcaklık sınıfı ve V0 alev sınıfındaki PA66 GF25 gövde, cihaz içi sıcaklığın yükseldiği montaj noktalarında kararlı çalışmayı destekler; 10.000 çevrimlik ömür ise düzenli kumanda edilen cihazlarda kullanım süresini tanımlar. Bağlantı 6,3 x 0,80 mm tab terminaller üzerinden yapılır. IP00 koruma sınıfı gereği ürün, katı cisim ve su girişine karşı korumasızdır ve cihazın kapalı muhafazası içine monte edilir.

RT01 / RT03, 125 °C ortam sıcaklığı dayanımı ve V0 alev sınıfındaki PA66 GF25 gövdesiyle güvenlik beklentisi yüksek cihazlarda görev alır.

Seri, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. T125 sınıflandırması, çevirmeli anahtarın 125 °C ortam sıcaklığına kadar beyan edilen performansını sürdürebildiğini gösterir. 10.000 çevrimlik ömür değeri, ürünün belirtilen yük altında tekrarlı kumandaya dayandığını ortaya koyar. IP00 koruma sınıfı ise montajın kapalı cihaz muhafazası içinde yapılmasını gerektirir.

GENEL ÖZELLİKLER
Ürün Kodu RT01/RT03
Voltaj 250 V
Akım 16(4)A /18(5)A
Ortam Sıcaklığı T125
Koruma Sınıfı IP00
Ömür 10000
Gwit
Pozisyon Sayısı 0 dan 4+ (Özelleştirilebilir)
Devre Sayısı 1-2
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Malzemesi PA66 GF25 V0
