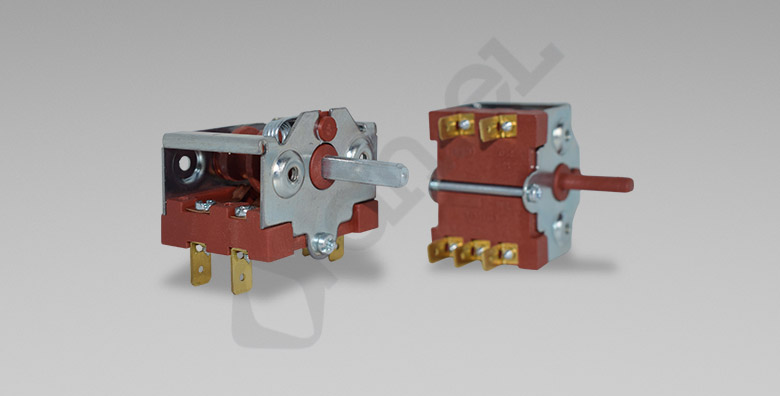

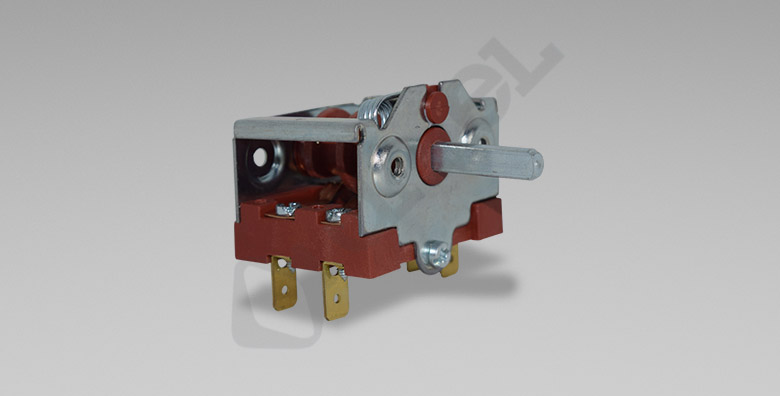

ÇEVİRMELİ ANAHTAR RT 04

RT04, 3 devreye kadar yapılandırılabilen ve beyaz eşya, ısıtma-havalandırma ile endüstriyel ekipmanlarda kademeli kumanda sağlayan çevirmeli anahtardır.

RT04 çevirmeli anahtar, mil döndürüldükçe kademeler arasında geçiş yapar ve her konumda ilgili kontak grubunu kapalı tutar. 1-3 devre ile üretilebilmesi, birbirinden bağımsız üç hattın tek kumandadan yönetilmesine olanak tanır; pozisyon sayısı 1’den 5 ve üzerine kadar özelleştirilerek cihazın kademe düzenine uyarlanır. Program seçici anahtar olarak kullanıldığı uygulamalarda bu yapı, orta seviyede fonksiyon çeşitliliği gerektiren cihazlar için ölçülü bir çözüm oluşturur. Pim malzemesi plastik veya metal olarak sunulur.

250 V gerilimde 16(4) A ve 18(5) A akım değerlerinde çalışan RT04, 16 A ile 18 A rezistif ve 4 A ile 5 A endüktif yükleri anahtarlayabilir. 10.000 çevrimlik ömrü ve T125 sıcaklık sınıfı, cihaz içinde ısınan bölgelere yerleştirildiğinde dahi kararlı performans sağlar; V0 alev sınıfındaki PA66 GF25 gövde bu koşullarda mekanik bütünlüğü korur. Elektriksel bağlantı 6,3 x 0,80 mm tab terminaller üzerinden kurulur. Koruma sınıfı IP00 olduğundan komütatör, katı cisim ve su girişine karşı korumasızdır ve cihazın kapalı muhafazası içinde konumlandırılmalıdır.

RT04, 125 °C ortam sıcaklığı dayanımı ve 10.000 çevrimlik anahtarlama ömrüyle sık kumanda edilen cihazlarda uzun ömürlü kullanım sunar.

Ürün, ev ve benzeri cihazlarda kullanılan anahtarları kapsayan EN 61058-1 standardının gereklerine göre tasarlanıp test edilmektedir. T125 sınıflandırması 125 °C ortam sıcaklığına kadar çalışma yeteneğini tanımlarken, 10.000 çevrimlik ömür değeri beyan edilen yük altında tekrarlı kumandaya dayanıklılığı ortaya koyar. V0 alev sınıfındaki PA66 GF25 gövde malzemesi, cihaz içi güvenlik beklentilerini karşılayacak biçimde seçilmiştir. IP00 koruma sınıfı gereği çevirmeli anahtarın kapalı cihaz muhafazası içinde monte edilmesi gerekir.

GENEL ÖZELLİKLER
Ürün Kodu RT04
Voltaj 250 V
Akım 16(4)A /18(5)A
Ortam Sıcaklığı T125
Koruma Sınıfı IP00
Ömür 10000
Gwit
Pozisyon Sayısı 1-5+ (Özelleştirilebilir)
Devre Sayısı 1-3
Bağlantı tipi 6.3×0.80Tab Terminal
Pim Malzemesi Plastik / Metal
Gövde Malzemesi PA66 GF25 V0
